WG型鼓形齒式聯軸器糾正同心是轉動設備檢修工作的一項內容，若糾正的方法不對或糾正的結果不細致，會引起轉動設備的振動值超標，嚴重威脅著轉動設備的正常運行，尤是高轉速設備，對聯軸器糾正的數據要求嚴格。

聯軸器糾正同心的方法有不同種類。按轉動設備的安裝位置分為臥式和立式兩種，其中臥式較常見；按糾正簡易程度又分為簡易糾正與系統糾正兩種，前者找出的結果較粗略，后者得出的結果理想。無論按什么方式分類，它們的原理及分析方法是一致的。

糾中心的目的是使一轉子軸的中心線為另一轉子軸的中心線的延續曲線。因?yàn)閮蓚€(gè)轉子的軸是用聯軸器連接，所以只要聯軸器的兩對輪中心線是延續的，那么兩轉子的中心線也就確定是一條延續的曲線。

要使鼓形齒聯軸器的兩對輪中心是延續的，則須滿足以下兩個條件：

使兩個對輪中心重合，也就是使兩對輪的外圓重合；

使兩對輪的結合面（端面）平行（兩中心線平行）。同時滿足以上兩個條件，則兩軸的中心線就是一條延續曲線。如果測的值不等，需要對地腳進行調整，使之滿足以上兩個條件。

WG型鼓形齒式聯軸器的相關型號：

WG1、WG2、WG3、WG4、WG5、WG6、WG7、WG8、WG9、WG10、WG11、WG12、WG13、WG14、WG15、WG16、WG17、WG18、WG19、WG20、WG21、WG22、WG23、WG24

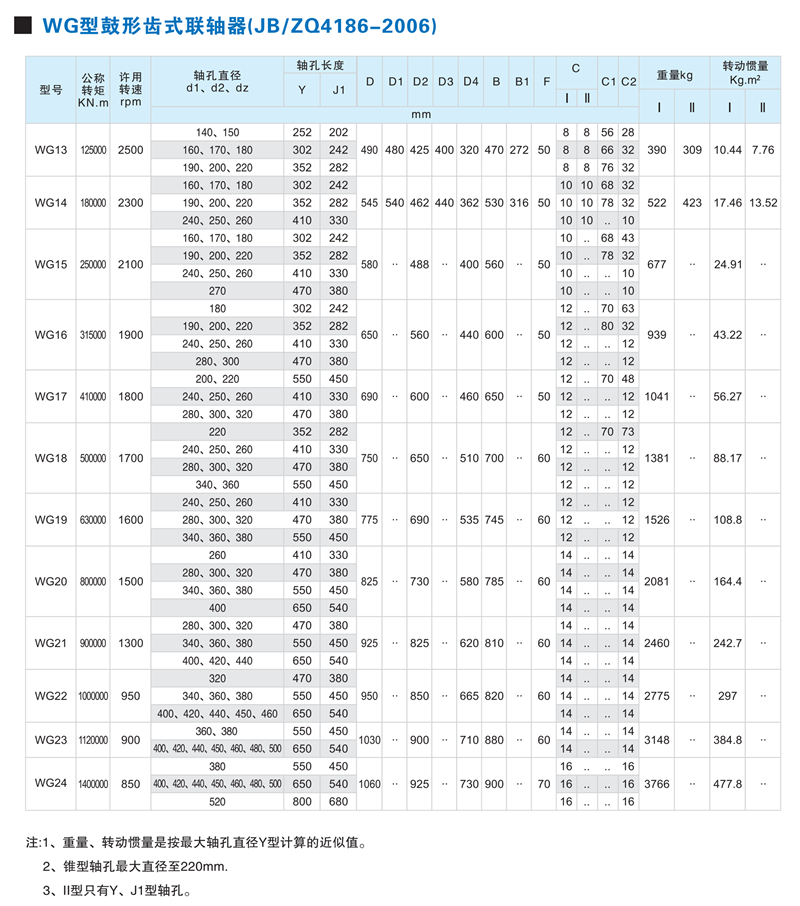

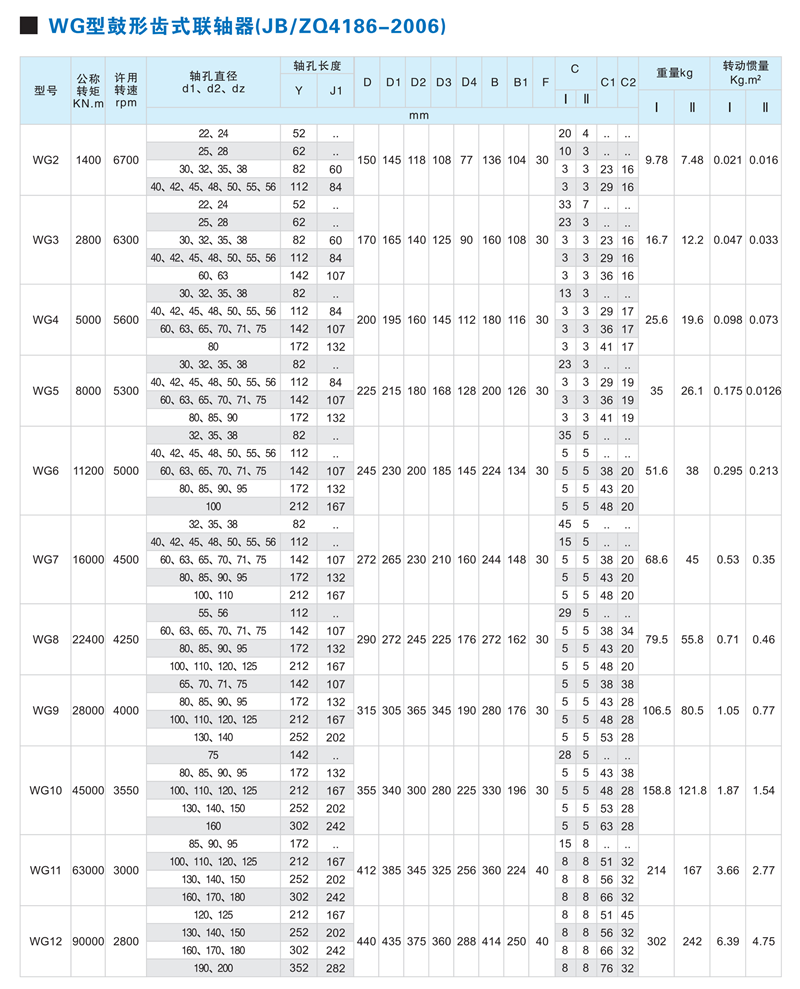

WG型鼓形齒式聯軸器的相關參數：

軸孔直徑d：16-300mm

軸孔長度L：52-470mm

聯軸器外徑D：122-650mm

內齒圈長度：100-316mm

重量范圍：5.6-939Kg

型號大?。篧G1-WG16

公稱轉矩Tn：710-280000N.m

許用轉速n：7500-1900r/min
